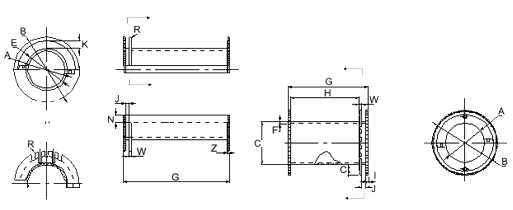

結構圖:

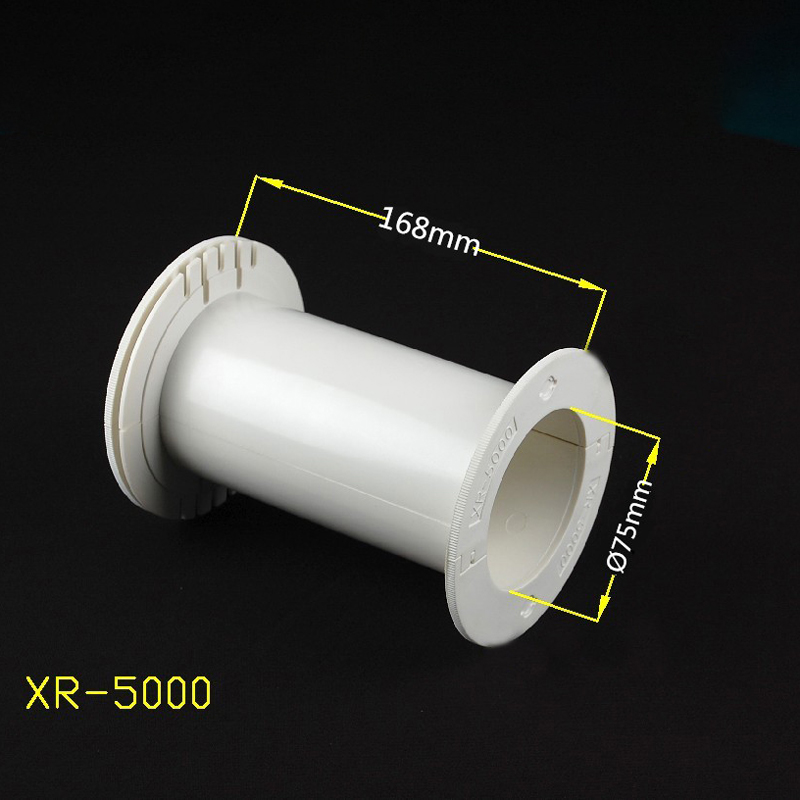

按圖示檢驗主要設計尺寸： XR-5000

圖示代碼	設計尺寸	公差
A	75.00	最大值
B	123.20	最大值
C	21.30	最小值
E	80.00	±
F	2.50	±0.10
G	168.00	最大值
H	153.50	±0.30
I	3.80	±0.10
J	3.80	±0.10
R	0.30	參考
W	3.00	參考
Z	0.90	參考

● 檢測工具：數(shù)顯卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 出線槽數(shù)為5×2個。

● 內孔A不圓度≤0.40mm,兩端滾齒平面的不平行度≤0.40mm，無明顯翹曲。

● 內孔孔吻合處不允許有臺階，手感光滑無阻。

● 外形無殘缺或破損，色澤正常無異。

● 光潔度達到▽7以上，但允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物，含有金屬、雜物的產(chǎn)品，必須作廢品隔離。

● 無熔跡痕，無內在氣孔亮點。有氣孔亮點（不含熔跡痕）的產(chǎn)品作等外品。

● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。

● 抗壓力≥25公斤/平方厘米,不破損。

● 手感有強力彈性，且不脆裂。

● 硬度、耐磨性能均適合高速重負荷轉動。

● 選用原材料必須符合歐盟ROHS指令要求，并具有UL黃卡認證且定點供應。

● 熱變形溫度≥120攝氏度，絕緣電阻必須≥1000M歐姆，阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。
